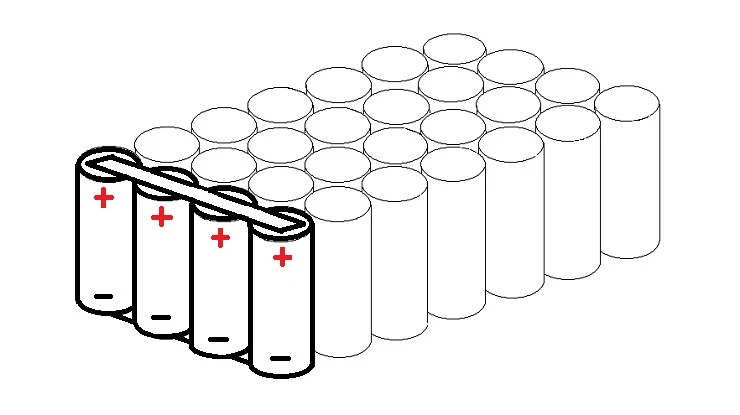

När man designar batteripaket kan valet mellan serie och parallell ha en betydande inverkan på batteriets prestanda, säkerhet och livslängd. Utformningen av batteripaketet är komplex och delikat och kräver djupgående förståelse för några viktiga tekniska frågor. I den här artikeln diskuteras de tekniska utmaningarna i batteriserier och parallelldesign utifrån tio aspekter, såsom batterikonsistens, spännings- och strömutjämning och design av värmeledningssystem.
1. Batteriet är inkonsekvent
Batterikonsistens hänvisar till likheten mellan varje batterienhet när det gäller kapacitet, spänning, internt motstånd, urladdningskurva, etc. Skillnader i batteriprestanda kan orsaka problem i serie- eller parallellbatterier. Till exempel, i en seriekonfiguration, påverkas batteripaketets totala prestanda av den sämsta cellen; I en parallell konfiguration kan prestandaskillnader leda till ojämn strömfördelning, vilket påverkar hela batteriuppsättningens livslängd och effektivitet.
Problem:I seriekonfigurationen, om ett batteri är lågt, kommer inte hela batteripaketet att kunna laddas ur helt, vilket kommer att orsaka energislöseri och minskad effektivitet; I parallell konfiguration är strömbelastningen för olika batterier olika, vilket är lätt att orsaka lokal överhettning och prestandaförsämring av batterier.
Lösning:
Batteriscreening:I produktionsprocessen bör högprecisionstestutrustning användas för att strikt screena varje batterienhet för att säkerställa en hög grad av konsistens av parametrar som kapacitet, spänning och internt motstånd. Vanliga screeningmetoder inkluderar OCV-test (öppen kretsspänning), intern resistanstest och kapacitetstest. Dessa tester rensar effektivt bort undermåliga batterier och undviker att sätta ihop inkonsekventa battericeller.
Balanseringskretsdesign:Integrera aktiva eller passiva balanseringskretsar i batterihanteringssystemet (BMS). Den aktiva utjämningskretsen kan överföra elektricitet genom omkopplingsinduktans eller kapacitans för att realisera energiomfördelning i batteripaketet. Passiv utjämning justerar batterispänningen genom att förbruka överskottsenergi. Aktiv balansering är komplex men effektiv, lämplig för batteripaket med stor kapacitet, och passiv balansering är lämplig för små och medelstora batteripaket.
2. Balansera spänning och ström
I seriebatterier är problemet med spänningsutjämning nyckeln för att säkerställa enhetlig laddning och urladdning av varje cell. Ett batteripaket utan en spänningsutjämningskrets kommer att över- eller underladda en del av batteriet, vilket kommer att påverka livslängden för hela batteripaketet. Det parallella batteripaketet står inför problemet med strömbalans, och skillnaden i intern resistans leder till ojämn strömfördelning, vilket är lätt att få vissa batterier att bära större strömbelastning.
Specifika problem:Ojämna batterier i serier med ojämn spänning kan orsaka att vissa batterier överladdar och skadas, eller tidig urladdning under urladdning; Den obalanserade strömmen i det parallella batteripaketet kommer att påskynda åldrandet av batterienheten och förkorta batteriets livslängd.
Lösning:
Aktiv balanseringskrets:Genom kombinationen av induktorer, kondensatorer och kontrollchips, intelligent kraftöverföring, för att uppnå effektiv spänningsbalansering. Denna metod kan effektivt minska den interna förbrukningen av batteriet och förbättra laddnings- och urladdningseffektiviteten för hela batteripaketet. Vanliga balanseringsmetoder inkluderar flygande kapacitansbalansering och switchande induktansbalansering. Du måste välja en lämplig lösning baserat på batteriapplikationsscenariot.
Passiv utjämningskrets:Genom motståndet att förbruka överskottseffekten av högspänningsbatteriet. Denna metod är enkel, låg kostnad, men låg effektivitet och värmegenerering, lämplig för balanserad behandling av små batteripaket. Under konstruktionen bör uppmärksamhet ägnas åt motståndets effekt och värmeavledningsprestanda för att förhindra lokal överhettning under utjämningsprocessen.
3. Design av värmeledningssystem
Batteriet kommer att generera mycket värme i arbetet, speciellt när den stora strömurladdningen är mer påtaglig. Om värmen inte fördelas effektivt kommer batteritemperaturen gradvis att öka, vilket resulterar i minskad batteriprestanda, förkortad livslängd och till och med risk för termisk rusning.
Specifika problem:Ojämn temperatur kommer att göra att vissa batterienheter överhettas, vilket resulterar i ökat internt motstånd, elektrolytnedbrytning och andra problem, och till och med leda till att batteripaketet eldar.
Lösning:
Värmeledningsmaterial och värmeavledningsdesign:I utformningen av batteripaketet kan material med hög värmeledningsförmåga läggas till, såsom värmeavledningsplattor av aluminiumlegering, termiska silikonkuddar etc., som snabbt kan exportera värmen som genereras av batterienheten. Optimera luftflödeskanalerna inuti batteripaketet för att förbättra värmeavledning genom naturlig konvektion eller fläkttvingad konvektion. För applikationer med hög effekt kan vätskekylningsvärmeavledning övervägas, och värmeavledningseffektiviteten är högre genom att absorbera värme genom cirkulerande kylvätska.
Temperaturövervakning och aktiv kyla:En temperatursensor är integrerad i BMS för att övervaka temperaturen i varje cell i realtid. Om temperaturen är för hög, minskar systemet automatiskt belastningen eller justerar värmeavledningsschemat. Samtidigt kan det intelligenta kylsystemet automatiskt starta fläkten eller vätskekylsystemet enligt batteriets temperaturstatus för att undvika batterifel orsakat av överhettning.
4. Strukturell design av batteripaket
Den strukturella designen av batteripaketet ska inte bara säkerställa batterienhetens stabilitet, utan också optimera enkelheten för elektrisk anslutning, värmeavledning och underhåll. Orimlig strukturell design kommer att leda till dålig batterikontakt, vibrationsskador och till och med kortslutning och andra problem.
Specifika problem: Orimlig struktur kan göra att batteriet lossnar, slits, ökar det interna kontaktmotståndet, vilket resulterar i lokal uppvärmning och prestandaförsämring.
Lösning:
Modulär design:Den modulära batteripaketdesignen gör att en enda batterimodul kan packas oberoende och enkelt anslutas, och den skadade modulen kan snabbt bytas ut för att förbättra underhållsbekvämligheten för batteripaketet. Den seismiska strukturdesignen antas mellan moduler för att minska påverkan av extern kraft på batterienheten.
Skyddsmaterial och designförbättring:Använd stötdämpande skum, gummikuddar och andra material för att linda in batterimodulen för att minska yttre stötar och stötar. Materialen i höljet bör vara brandsäkra, vattentäta, korrosionsbeständiga höghållfasta material som aluminiumlegering, rostfritt stål eller teknisk plast, och ventilationshål och kylflänsar bör utformas för att optimera värmehanteringen.
5. Batterihanteringssystem (BMS)

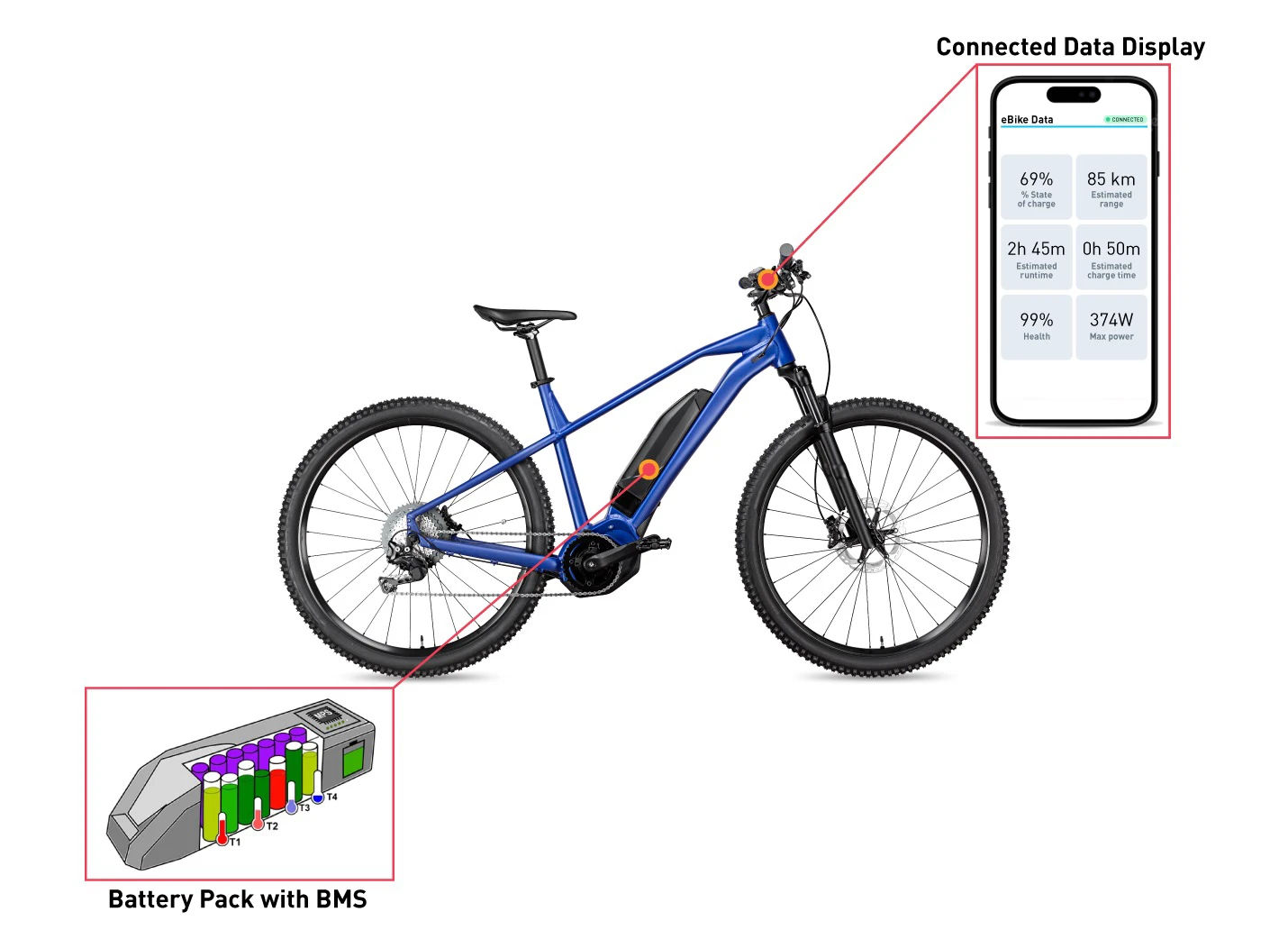

BMS (Battery Management System) är batteripaketets kontrollcenter, som ansvarar för realtidsövervakning och hantering av batteriets effekt, spänning, ström och temperaturparametrar. BMS funktioner inkluderar batteribalansering, feldiagnos, laddnings- och urladdningskontroll, etc. Dess prestanda avgör batteripaketets övergripande säkerhet och effektivitet.
Specifika problem: Om BMS inte är korrekt designat kan det onormala tillståndet inte upptäckas i tid, vilket kan resultera i problem som överladdning, överladdning eller överhettning av batteripaketet.
Lösning:
Högprecisionsövervakningssensorer: Högprecisionsspännings-, ström- och temperatursensorer är inbäddade i BMS, som exakt kan detektera batteriets statusparametrar och överföra dem till BMS-styrenheten i realtid. Styrenheten analyserar batteriets laddnings- och urladdningsbeteende och balansjustering genom inbyggda algoritmer för att säkerställa systemsäkerheten.
Intelligenta algoritmer och dataanalys: Avancerade batterihanteringsalgoritmer, såsom neurala nätverk, maskininlärning och andra tekniker, används för att analysera användningsdata för batteriet för att förutsäga hälsostatus och återstående livslängd för batteriet. Baserat på algoritmanalysresultaten optimerar BMS aktivt laddnings- och urladdningsstrategin för att maximera batteriets livslängd.
6. Utformning av batteriskyddskrets
Batteriskyddskretsen är en viktig säkerhetsåtgärd för att förhindra överspänning, underspänning, kortslutning och överström i batteripaketet. Om batteripaketet inte har en lämplig skyddskrets är det lätt att orsaka fara i extrema fall, och det kommer att orsaka brand eller explosion i allvarliga fall.
Specifika problem: Den saknade eller dåligt utformade skyddskretsen kan orsaka att batteriet skadas under laddning och urladdning, eller misslyckas med att bryta strömmen under en kortslutning.
Lösning:
Flera skyddsmekanismer: Designa och integrera flera skyddskretsar, inklusive överspänningsskydd, underspänningsskydd, överströmsskydd, kortslutningsskydd, etc. Varje skyddskrets är designad att fungera oberoende av BMS, vilket säkerställer att batteriet är skyddat i händelse av en master misslyckande. Till exempel kan överströmsskydd utformas genom kombinationen av MOS-rör och snabbsäkring för att uppnå omedelbar strömavbrottsfunktion.
Tvåvägsskydd och isoleringsdesign: Tvåvägsskyddskretsdesignen kan samtidigt övervaka batteriets laddnings- och urladdningsprocess för att förhindra att batteriet påverkas av avvikelser vid laddaren och laständen. Isoleringskretsen mellan batteripaket är utformad för att undvika strömåterflöde mellan battericeller och förbättra den övergripande elektriska säkerheten.
7. Effektivitet och energiförlust
Energiförlusten i serieparallell batterikonstruktion kommer huvudsakligen från det interna motståndet, resistansen hos kontakten och strömförbrukningen för BMS och skyddskretsen. Vid hög strömdrift kommer dessa förluster att öka ytterligare, vilket direkt minskar batteripaketets totala effektivitet och uthållighet.
Specifika problem: Låg effektivitet kommer att leda till kortare batterilivslängd, vilket påverkar den faktiska användningsupplevelsen av enheten, och långvarig energiförlust kommer också att öka värmen i batteripaketet.
Lösning:
Optimerade anslutningsmaterial: Använd anslutningsmaterial med låg resistans och hög ledningsförmåga som kopparfolie, förtent kopparband eller aluminiumlegeringsband. Optimera svetsprocessen genom lasersvetsning, ultraljudssvetsning och andra avancerade tekniker för att säkerställa anslutningspunktens snabbhet och låga motstånd, minska förlusten av elektrisk energi vid anslutningspunkten.
Förbättrad BMS energieffektivitet: BMS bör utformas med energieffektivitetsoptimering i åtanke för att undvika onödig energiförbrukning. Minska energiförbrukningen för själva BMS genom att använda lågeffektschips och smarta vilolägen. Energiåtervinningsmoduler kan också läggas till BMS för att återvinna och återanvända den redundanta energin inuti batteripaketet för att förbättra den övergripande energieffektiviteten.
8. Säkerhet och tillförlitlighet
Batteripaket måste hantera en mängd olika tuffa miljöer som vibrationer, stötar och höga temperaturer vid faktisk användning, och batteriernas säkerhet och tillförlitlighetsdesign är avgörande. Fel på ett enda batteri kan orsaka problem med hela batteripaketet, vilket leder till utrustningsfel och till och med äventyra användarsäkerheten.
Specifika problem: Fel på en enhet i batteripaketet kan sprida sig, vilket resulterar i att batteripaketet går sönder eller en säkerhetsolycka.
Lösning:
Flerskiktsskydd och redundant design: Vid design av batteripaket bör flerskiktsskydd övervägas, såsom att lägga till säkerhetskomponenter som brandväggar och explosionssäkra ventiler till den strukturella designen. Den redundanta designen gör att resten av batteriet fungerar korrekt när vissa enheter misslyckas, vilket förbättrar den övergripande säkerheten.
Strikt testning och certifiering: batteripaket måste genomgå strikta miljöanpassningstestning före produktion, inklusive vibrationstest, falltest, termisk cykeltest etc. Genom UL, CE, UN38.3 och andra internationella certifieringar, för att säkerställa att batteripaketet uppfyller internationella säkerhetsstandarder, öka användarnas förtroende.
9. Dynamiska responsfunktioner
Batteripaket måste reagera snabbt på belastningsändringar för att säkerställa enhetens stabilitet. Ett batteripaket med en långsam dynamisk respons kommer att orsaka instabil enhetsdrift och betydande spänningsfluktuationer, vilket påverkar användarupplevelsen.
Specifika problem: Otillräckligt batterisvar kan göra att enheten snabbar upp och saktar ner, eller fenomenet med spänningsfall när belastningen ändras dramatiskt.
Lösning:
Höghastighetsbatterival: Välj höghastighetsbattericeller med utmärkta dynamiska svarsegenskaper, som snabbt kan justera uteffekten när belastningen ändras snabbt. Kombinerat med den snabba svarsalgoritmen för BMS, kan batteriets utgående dynamiska egenskaper optimeras ytterligare.
Induktansfilter och kapacitanskompensation: Induktansfiltret och kapacitanskompensationsnätverket är designade vid batteripaketets utgångsände för att minska spänningsfluktuationer och förbättra batteriets dynamiska svarsförmåga. Denna design dämpar spänningsfluktuationer och säkerställer stabil drift av utrustningen under höga belastningsvariationer.
10. Anslutningsteknik och materialval
Anslutningsdelen av batteripaketet kräver utmärkt elektrisk och termisk prestanda. Dålig anslutning leder till ökat motstånd, kontaktuppvärmning och till och med smältning, vilket kan orsaka batterifel i allvarliga fall.
Specifika problem: Felaktiga anslutningsmaterial eller dålig process kan öka motståndet hos batteripaketet, orsaka lokal överhettning, vilket resulterar i energiförlust och säkerhetsrisker.
Lösning:

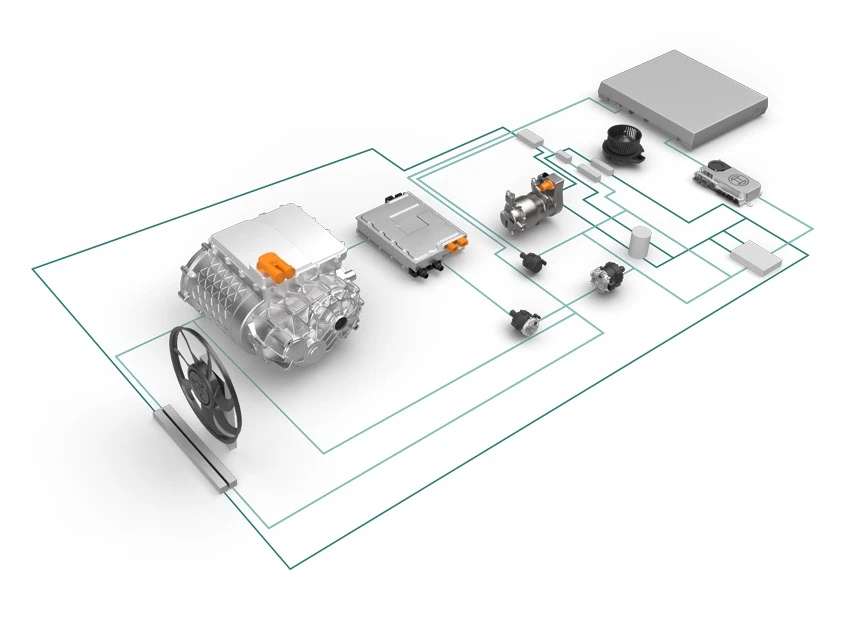

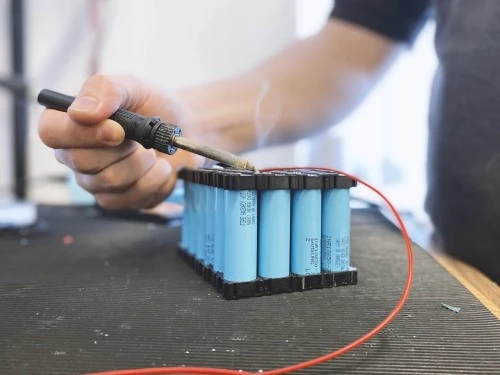

Välj högkvalitativa kontakter och svetstekniker: Svetsmetoder som lasersvetsning eller ultraljudssvetsning används ofta i batteripaketanslutningar. Dessa metoder säkerställer lågt motstånd och hög mekanisk hållfasthet vid anslutningsplatsen och undviker dålig kontakt på grund av vibrationer eller temperaturförändringar.
Använd värmebeständiga isoleringsmaterial: Anslutningsdelarna i batteripaketet ska vara inslagna med värmebeständiga och slitstarka isoleringsmaterial, såsom värmebeständig tejp och teflonisolerade rör. Dessa material kan effektivt förhindra kortslutning eller läckage vid anslutningen och förbättra batteripaketets säkerhet och livslängd.
