Hur man kopplar ett 36v-batteri till en elektrisk skoter - Komplett guide

I elskotrarnas värld är batteriet kärnan i allt. Specifikt används 36V-batterikonfigurationen flitigt på grund av dess stabilitet och effektivitet. Korrekt kabeldragning är dock ofta ett förbisett men ändå avgörande steg - oavsett hur kraftfullt batteriet är, kan felaktiga anslutningar leda till systemfel, minskad prestanda och till och med säkerhetsrisker.

I den här artikeln guidar vi dig genom hela processen med att koppla en36V batteri för din elskoter. Från att förstå batteriets grundläggande struktur till de tekniska detaljerna för att ansluta kablarna, vi kommer att täcka allt du behöver veta för att säkerställa att din elektriska skoter går smidigt och säkert. Låt oss börja med grunderna.

Grundläggande batteri

Innan vi dyker in i kabeldragning är det viktigt att förstå vad vi arbetar med. Ett 36V batteri är inte en enda enhet utan snarare ett batteripaket som består av flera enskilda celler. Dessa celler är vanligtvis litiumjonbatterier (Li-ion), även om blybatterier också kan användas i vissa fall. Li-ion-batterier föredras dock generellt på grund av deras lätta natur, långa livslängd, höga laddningseffektivitet och viktigast av allt, deras högre energitäthet, vilket innebär att de lagrar mer kraft i en mindre förpackning.

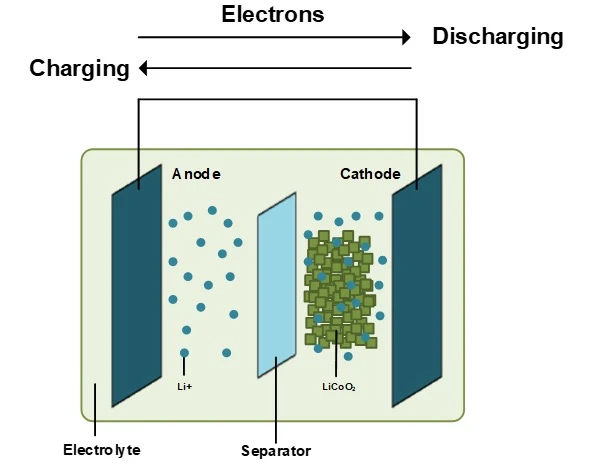

Ett 36V litiumbatteri är vanligtvis tillverkat genom att seriekoppla 10 individuella 3,7V-celler. Varför 10 celler? Eftersom varje litiumjoncell har en nominell spänning på 3,7V, och när man seriekopplar 10 av dem blir den totala spänningen 37V. Detta är något högre än 36V, men det är normalt, eftersom spänningen på batteripaketet gradvis kommer att sjunka till runt 36V under urladdning. Kapaciteten avgör hur långt din skoter kan gå och mäts vanligtvis i amperetimmar (Ah). Till exempel betyder ett 10Ah batteri att det kan leverera 10A ström i en timme.

En annan viktig komponent är Battery Management System (BMS), som fungerar som "vakt" för batteriet. Den övervakar tillståndet för varje enskild cell för att säkerställa säker drift, förhindrar överladdning, djupurladdning och kortslutningar. Utan BMS är ditt batteri i princip som en bil utan bromsar - det kan hamna i problem när som helst.

Batteripaketkonfiguration

Nu när vi förstår grunderna, låt oss ta en titt på hur man konfigurerar ett 36V-batteri. Det finns två huvudkoncept att förstå här: seriekoppling och parallellkoppling.

• Serieanslutning: När celler är seriekopplade, adderas spänningen, medan kapaciteten förblir densamma. Till exempel kommer 10 3.7V litiumceller kopplade i serie att ge dig en 37V-utgång, medan kapaciteten kommer att vara densamma som en enskild cell (t.ex. 3000mAh). Detta är den vanligaste konfigurationen för en 36V elektrisk skoter.
• Parallell anslutning: Om du behöver öka batteriets kapacitet (för en längre räckvidd) skulle du använda parallella anslutningar. I en parallellkoppling förblir spänningen densamma, men kapaciteten ökar. Om du till exempel parallellkopplar två 36V batteripaket, skulle den totala kapaciteten fördubblas.

När du konfigurerar ett batteripaket är BMS viktigt. Dess primära roll är att se till att alla celler har samma spänning och laddningsnivå. Utan det riskerar du att över- eller överurladda vissa celler, vilket kan minska batteriets livslängd kraftigt eller till och med skapa farliga förhållanden.

Dessutom, när du ansluter ett batteripaket måste du överväga balansladdning. Även om ett nytt paket kan ha enhetliga celler, kan prestandan för varje cell över tiden börja skilja sig åt. BMS kommer att utföra "balansering" under laddning för att upprätthålla hälsan hos hela batteripaketet.

Ledningar och anslutningar

Nu när du har konfigurerat ditt 36V batteripaket är nästa steg att koppla in det ordentligt. Ledningarna ansluter batteriet till resten av elskoterns elektriska system, som inkluderar styrenheten, motorn och gasreglaget. Några saker att tänka på när du hanterar kablarna:

• Att välja rätt kablar: Storleken på kablarna du väljer är avgörande. Om tråden är för tunn kan den inte bära tillräckligt med ström, vilket leder till överhettning och potentiell skada. För ett 36V-system behöver du vanligtvis kablar med en tjocklek på 12 AWG till 10 AWG, beroende på strömdraget för din motor. Ju högre motorns effekt, desto tjockare måste kabeln vara.
• Ledningsisolering: Se till att använda kablar med rätt isolering för att undvika risk för kortslutning. Isolering skyddar ledningarna från yttre element och förhindrar även elektriska kortslutningar när kablar vidrör scooterns metalldelar.
• Korrekt anslutning: Ett av de mest avgörande stegen när du kopplar batteriet är att se till att anslutningarna är täta och säkra. Lösa anslutningar kan orsaka motstånd, vilket leder till uppvärmning eller spänningsfall. Ringterminaler används vanligtvis för att ansluta batteriets positiva och negativa terminaler till styrenheten och motorn, eftersom de ger en säker, stabil anslutning. Du kan också använda Anderson Powerpole-kontakter för högströmsanslutningar, eftersom de är hållbara och lätta att montera.
• Undvik kortslutning: Den viktigaste regeln när du kopplar alla elektriska system är att dubbelkolla att de positiva och negativa polerna är korrekt anslutna. Att felaktigt byta anslutningar kan orsaka allvarliga skador, till och med kortsluta hela systemet. Det är alltid bra att använda färgkodade ledningar (röd för positiv, svart för negativ) och tydlig märkning.
• Kabeldragning: Korrekt kabeldragning säkerställer att ledningarna inte utsätts för skador. Det är viktigt att dra ledningarna bort från rörliga delar (som hjul) eller områden som kan generera värme. Använd dragkedjor eller trådhylsor för att hålla allt på plats och undvika skav som kan orsaka kortslutning.

Styrsystem för elektrisk skoter

När batteriet är anslutet är det dags att integrera det med elscooterns kontrollsystem. Styrsystemet hanterar i huvudsak flödet av elektricitet från batteriet till motorn och andra komponenter, vilket säkerställer att skotern fungerar effektivt och säkert.

Kontroller:Styrenheten är hjärtat i elskoterns system. Den tar insignalen från gasreglaget (gaspedalen), bearbetar det och styr sedan strömflödet till motorn. Regulatorn måste vara kompatibel med både motorn och batteriet vad gäller spänning och ström. För ett 36V-system kommer regulatorn vanligtvis att fungera i intervallet 36V till 48V.

• Spänningsmatchning: Det är avgörande att styrenhetens spänningsklassificering matchar spänningen på batteripaketet (i det här fallet 36V). En inkompatibel styrenhet kan leda till ineffektiv prestanda eller till och med skada både styrenheten och batteriet.
• Strömbegränsning: Många kontroller kommer med inbyggd strömbegränsning för att förhindra överbelastning av systemet, vilket skyddar både batteriet och motorn från överdriven påfrestning.

Motor:Motorn är den del som faktiskt driver skotern framåt. Den drivs av elektriciteten som strömmar genom styrenheten. För en 36V elektrisk skoter varierar motoreffekten vanligtvis från 250W till 750W, beroende på önskad hastighet och prestanda. Motorn ska vara kompatibel med batteripaketets spänning.

• Kabeldragning till motor: Motorn ansluts till styrenheten via tjocka ledningar som kan hantera hög ström. Dessa anslutningar bör göras med hjälp av kulkontakter eller motorterminaler för att säkerställa ett stabilt och effektivt strömflöde.

Strypa:Gasreglaget är ditt gränssnitt med skotern. Den styr hur mycket effekt som skickas till motorn genom att justera den tillförda strömmen. De flesta gasreglage är antingen tummanövrerade eller vridgreppstyper. Gasreglaget skickar en signal till regulatorn, som sedan anpassar motorns hastighet därefter.

• Gasledningar: Gasanslutningar görs vanligtvis med mindre ledningar, eftersom strömmen de bär är mycket lägre jämfört med motorledningarna. Se alltid till att dessa kablar är ordentligt anslutna och att gasreglaget är lyhört för att undvika åkproblem.

Bromssystem:Många moderna elskotrar kommer med regenerativ bromsning. Denna funktion använder motorn för att sakta ner skotern och omvandla en del av den energin tillbaka till batteriet. Bromshandtaget eller spaken är ansluten till regulatorn och bromssignalen skickas till regulatorn för att bromsa motorn.

Säkerhetsåtgärder

När man arbetar med elsystem är säkerheten av största vikt. Korrekt ledningar, installation och underhåll av batteriet och elektriska komponenter kan förhindra de flesta potentiella faror.

• Överströmsskydd: En av de första sakerna du bör ha på plats är överströmsskydd. Detta uppnås vanligtvis med en säkring eller strömbrytare mellan batteriet och styrenheten. En säkring är utformad för att bryta kretsen om strömmen överstiger en säker nivå, vilket förhindrar potentiell överhettning eller brandfara. Se till att använda en säkring som är något högre än systemets maximala förväntade strömförbrukning.
• Överspännings- och underspänningsskydd: Battery Management System (BMS) är avgörande för att förhindra både över- och underladdning av batteriet. Överspänningsskydd förhindrar att batteriet laddas över sin säkra spänning, medan underspänningsskydd säkerställer att batteriet inte laddas ur under en nivå som kan orsaka skada. De flesta BMS har inbyggda larm eller brytare som aktiveras om batteriet överskrider eller faller under säkra spänningsnivåer.
• Kortslutningsskydd: BMS och styrenhet bör också ha kortslutningsskydd. Om någon av ledningarna eller komponenterna oavsiktligt kortsluts kommer systemet att stänga av strömmen för att förhindra ytterligare skador. Inspektera alltid kablarna för eventuellt slitage eller fransning, särskilt efter långvarig användning, och byt ut alla skadade kablar omedelbart.
• Värmeavledning: Batteri- och styrsystem genererar värme när de används, så det är viktigt att säkerställa korrekt ventilation för värmeavledning. Både styrenheten och batteriet bör inrymmas i ventilerade höljen, och försiktighet bör iakttas för att undvika att placera dem i områden där värmeuppbyggnad kan vara ett problem (t.ex. nära motorn eller i direkt solljus).
• Vattentätning: Eftersom elektriska skotrar ofta används utomhus är det viktigt att se till att batteriet, styrenheten och kablarna är skyddade från vatten och damm. IP-klassningen för dina elektriska komponenter är viktig. Till exempel bör batteripaketet ha minst en IP65-klassning, vilket säkerställer att det är skyddat mot vattenstänk och damm.
• Korrekt isolering: Se till att alla kablar är ordentligt isolerade för att förhindra oavsiktlig kontakt med metalldelar som kan orsaka kortslutning. Isolerade ledningar hjälper till att skydda det elektriska systemet och säkerställa komponenternas livslängd.

Slutsats:

Att koppla ditt 36V-batteri till en elektrisk skoter är en enkel process om du tar dig tid att förstå grunderna i systemet och följer korrekta säkerhetsprotokoll. Genom att se till att du använder rätt kablar, kontakter och följer säkerhetsriktlinjerna kommer din skoter att fungera smidigt och säkert i många år framöver.

På General Electronics Technology Co., Ltd. förstår vi vikten av pålitliga kraftsystem för elektriska skotrar. Som ledare inom tillverkning av litiumbatterier erbjuder vi högkvalitativa, hållbara 36V-batteripaket som är perfekta för dina elscooterbehov. Med över 180 anställda och mer än 15 års erfarenhet ger vi direkt tillgång till battericeller i toppklass, BMS och kompletta monteringstjänster. Oavsett om du bygger din egen skoter eller behöver en komplett nyckelfärdig lösning finns vi här för att hjälpa dig.

Kontakta oss idag för att diskutera hur vi kan driva din elscooter med de bästa 36V-batterierna som finns på marknaden! (sales@gebattery.co)

Praktisk guide

Nu när du förstår grunderna och har kopplat ditt 36V-batteri korrekt, är det dags för en steg-för-steg-guide för att se till att allt fungerar korrekt. Här är en enkel uppdelning av vad du bör göra när du installerar och testar batteriet på din elscooter:

Kontrollera batterispänningen: Innan du ens börjar ansluta något, kontrollera alltid batteriets spänning med en multimeter. Detta hjälper till att säkerställa att ditt batteri är inom rätt intervall (cirka 36V för ett 36V-system). En lägre spänning än förväntat kan indikera ett problem med batteriet eller att det är underladdat.

Installera batteriet: Montera batteriet säkert på skoterramen eller batterifacket. Se till att batteriet är väl skyddat och inte utsätts för onödiga vibrationer som kan orsaka skada. Använd stadiga remmar eller fästen för att hålla den på plats.

Anslut kablarna: Börja med att ansluta batteriets positiva (+) pol till den positiva polen på kontrollern, och på liknande sätt, den negativa (-) polen till den negativa polen på kontrollern. Dubbelkolla polariteten - om detta blir fel kan det skada styrenheten, motorn och batteriet. För motorer, anslut motortrådarna till styrenhetens utgångsterminaler.

Gas- och bromsanslutningar: Om din skoter använder vridgas eller tumgas, anslut motsvarande kablar till kontrollenhetens gasingångar. På liknande sätt anslut bromssystemet till styrenheten om regenerativ bromsning används. Se till att alla kontakter sitter tätt.

Säkring och säkerhetskontroll: Installera en säkring mellan batteriet och styrenheten, speciellt om din skoter inte har inbyggt överströmsskydd. Denna säkring kommer att fungera som den sista försvarslinjen vid överbelastning eller kortslutning. Se till att alla ledningar dras på ett säkert sätt, bort från rörliga delar eller vassa kanter.

Slå på och testa: Slå på skotern och testa gasreglaget för känslighet. Motorn ska snurra upp mjukt när du vrider på gasen. Testa bromsarna för att se till att allt fungerar som det ska. Om något känns avstängt, stäng av strömmen omedelbart och kontrollera alla anslutningar.

Kontrollera för värme: Efter att ha kört skotern en kort sträcka, kontrollera temperaturen på batteriet, styrenheten och kablarna. Allt ska hålla sig svalt vid beröring. Om något blir varmt, stäng av skotern och inspektera anslutningarna. Heta komponenter kan indikera kortslutning, dålig anslutning eller felaktig ledningsstorlek.

Relevanta föreskrifter och standarder

När du har att göra med elektriska skoterbatterier, särskilt när du monterar eller modifierar ditt eget system, är det viktigt att följa vissa standarder och föreskrifter för att säkerställa säkerhet och kvalitet. Här är några viktiga riktlinjer:

• IEC 62133: Detta är en internationell standard för säkerhetskraven för bärbara förseglade sekundära celler och batterier. Den beskriver testprocedurerna och säkerhetsföreskrifterna för litiumjonbatterier och andra typer av batterier. Att följa denna standard säkerställer att ditt batteripaket är säkert att använda.
• UL 2271: För batterier som används i lätta elfordon, inklusive elektriska skotrar, är UL 2271 en standard som certifierar säkerheten hos litiumjonbatterier. Denna standard täcker frågor som överladdning, kortslutningsskydd och brandmotstånd, vilket gör det avgörande för batteritillverkare att uppfylla.
• RoHS (Restriction of Hazardous Substances): RoHS-överensstämmelse säkerställer att batteriet och de elektriska komponenterna inte innehåller farliga material som bly, kvicksilver och kadmium, vilket kan utgöra miljö- och hälsorisker. Alla komponenter i batterisystemet bör vara RoHS-kompatibla.
• CE-certifiering: Om du säljer eller använder elektriska skoterkomponenter på den europeiska marknaden är det viktigt att batteriet och styrenheten är CE-certifierade. Denna certifiering säkerställer att produkterna uppfyller EU:s hälso-, säkerhets- och miljökrav.
• IP-klassning (inträngningsskydd): Om din elektriska skoter ska användas i våta förhållanden, leta efter en hög IP-klassning för ditt batteri och styrenhet (t.ex. IP65 eller IP67). Detta innebär att komponenterna är skyddade mot damm och vatten, vilket förhindrar skador på det elektriska systemet från utomhusförhållanden.

Slutliga tankar:

Att koppla ett 36V-batteri till din elektriska skoter är en viktig färdighet som säkerställer att din skoter fungerar effektivt och säkert. Genom att följa stegen som beskrivs ovan, från att välja rätt kablar till att säkerställa korrekta anslutningar, kan du säkerställa att din skoter går som bäst. Följ alltid de rekommenderade säkerhetsprotokollen, kontrollera för överhettning och se till att dina ledningar uppfyller de nödvändiga standarderna för att undvika eventuella problem.

På General Electronics Technology Co., Ltd. är vi specialiserade på högkvalitativa, skräddarsydda litiumjonbatterier för elektriska skotrar, elcyklar och andra lätta elfordon. Som branschledare erbjuder vi inte bara de bästa battericellerna, utan också kompletta nyckelfärdiga lösningar, från battericeller och BMS till slutförpackningsdesign och montering. Med över 15 års erfarenhet och ett engagemang för kvalitet och säkerhet är vi den perfekta partnern för alla dina el-scooters kraftbehov.

Kontakta oss idag för att lära dig mer om hur våra 36V batterilösningar kan driva din elscooter effektivt och säkert. Låt oss hjälpa dig att höja din elfordonsupplevelse med förstklassiga, pålitliga batterier. Oavsett om du letar efter individuella celler eller ett komplett batteripaket, tillhandahåller vi direkta, kostnadseffektiva lösningar med den stabilitet och kvalitet som kommer med vår expertis. (sales@gebattery.co)
