När det gäller elcyklar är batteripaketets prestanda och tillförlitlighet nyckeln till att bestämma elcykelns totala prestanda. 48V 20Ah elcykelbatteri är en mer vanlig design för närvarande. Som en ledande batteritillverkare kommer denna omfattande guide att förklara vad ett 48V 20Ah batteripaket är och förklara hela processen för hur man gör ett 48V 20Ah batteripaket.
Förstå batterigrunderna
Innan du dyker in i detaljerna för att bygga ett batteripaket är det viktigt att förstå några grundläggande koncept relaterade till batterier.
Spänning och kapacitet
Spänning (V):Detta är måttet på elektrisk potential. En högre spänning indikerar mer kraft tillgänglig för att driva motorn på din eBike. Ett 48V batteripaket är vanligt för eBikes, och erbjuder en bra balans mellan kraft och effektivitet.
Kapacitet (Ah):Mätt i amperetimmar (Ah), representerar denna siffra hur mycket energi batteriet kan lagra. Ett 20Ah batteri kan teoretiskt leverera 20 ampere under en timme eller 1 ampere i 20 timmar. Ju större kapacitet, desto längre kan du cykla på din eBike utan att ladda om.
Wattimmar (Wh)
För att bättre förstå energikapaciteten hos ditt batteri kan du beräkna wattimmar (Wh) med formeln:
Wh=V×Ah
För ett 48V 20Ah batteripaket skulle energikapaciteten vara:
48V×20Ah=960Wh
Det betyder att ditt batteri kan leverera 960 watt i en timme, eller 480 watt i två timmar, vilket gör det lämpligt för långfärdsturer.
Typer av batterier
Valet av batterikemi är avgörande. Även om blybatterier ofta används, är de tyngre och mindre effektiva än litiumbatterier. Litiumjonbatterier, särskilt litiumpolymer (LiPo) och litiumjärnfosfat (LiFePO4), erbjuder högre energidensitet, lägre vikt och längre livscykler, vilket gör dem idealiska för eBike-applikationer.
Serie- och parallellkopplingar
När du designar ditt batteripaket är det viktigt att förstå hur man ansluter batterier. Du kommer vanligtvis att använda en kombination av serie- och parallellkopplingar.
Serieanslutning
I en seriekoppling är pluspolen på ett batteri ansluten till minuspolen på nästa. Spänningarna läggs ihop medan kapaciteten förblir densamma.
Exempel: För att skapa ett 48V batteripaket måste du ansluta 13 celler av ett 3,7V litiumjonbatteri i serie (3,7V x 13=48.1V).
Parallell anslutning
I en parallellkoppling är alla positiva plintar sammankopplade och alla negativa plintar sammankopplade. Spänningen förblir densamma medan kapaciteten ökar.
Exempel: För att uppnå en kapacitet på 20Ah kan du koppla två 10Ah-celler parallellt.
Välja din konfiguration
Genom att kombinera serie- och parallellkopplingar kan du skräddarsy ditt batteripaket. Till exempel kan du ha 13 celler i serie, var och en på 20Ah, för att skapa ett kraftfullt och pålitligt 48V 20Ah batteripaket.
Förbereder ditt material
Innan du börjar bygga, samla in nödvändiga material och verktyg:
Material
- Battericeller: Välj högkvalitativa litiumjonceller, och se till att de är klassade för din nödvändiga spänning och kapacitet.
- Batterihanteringssystem (BMS): Denna komponent skyddar batteriet från överladdning, djupurladdning och kortslutning, vilket garanterar säkerhet och lång livslängd.
- Kontakter och ledningar: Använd lämplig tråd och kontakter för att hantera strömmen utan överhettning.
- Krympslang: För isolering och skydd.
- Batterihölje: För att hysa och skydda ditt batteripaket.
- Säkring: För ytterligare säkerhet, förhindra överdrivet strömflöde.
Verktyg
- Lödkolv: För att göra säkra anslutningar.
- Multimeter: För att testa spänning och kontinuitet.
- Wire Strippers: För att förbereda dina ledningar.
- Värmepistol: För applicering av krympslang.
Designa ditt batteripaket
Nu när du har ditt material är det dags att designa ditt batteripaket. Här är några viktiga överväganden:
Layout
Planera layouten för dina battericeller. Se till att de passar säkert inuti höljet, vilket tillåter luftflöde för att förhindra överhettning.
Anslutningsstrategi
Bestäm dig för din serie och parallellkonfiguration. Om du till exempel använder 18650-celler kan du ordna dem i 13s2p (13 i serie, 2 parallellt) för en robust 48V 20Ah-uppställning.
Säkerhetsfunktioner
Inkludera säkerhetsfunktioner i din design. BMS ska vara lättillgängligt för underhåll. Säkerställ korrekt säkring för att förhindra potentiella överbelastningar.
Steg-för-steg-instruktioner
Steg 1: Cellförberedelse
Inspektera varje cell för skador eller defekter.
Använd en multimeter för att testa spänningen för varje cell. Se till att de är nära matchade i spänning.
Steg 2: Ansluta celler
- Serieanslutning:
Löd den första cellens positiva terminal till nästa cells negativa terminal.
Upprepa tills alla celler är seriekopplade.
- Parallell anslutning (om tillämpligt):
Anslut alla positiva plintar tillsammans och alla negativa poler tillsammans för celler parallella.
Steg 3: Installera BMS
Anslut BMS enligt tillverkarens instruktioner. Vanligtvis innebär detta att varje seriecell kopplas till motsvarande BMS-terminaler.
Steg 4: Bifoga batteripaketet
Placera det monterade batteripaketet i höljet.
Använd värmekrympslang för att täcka utsatta anslutningar och säkerställa isolering.
Steg 5: Slutlig testning
Innan du försluter höljet, använd en multimeter för att kontrollera paketets totala spänning. Den ska läsa runt 48V.
Testa BMS-funktionaliteten genom att simulera en laddnings- och urladdningscykel.
Laddning och underhåll
Laddar
- Använd en laddare som är kompatibel med ditt batteris spänning och kemi. En 48V litiumbatteriladdare bör användas för att säkerställa säker laddning.
- Övervaka laddningsprocessen för att undvika överladdning. BMS kommer att hjälpa till att hantera detta, men det är bra att hålla ett öga på det.
Underhållstips
- Regelbundna kontroller: Kontrollera med jämna mellanrum spänningen för enskilda celler för att säkerställa att de förblir balanserade.
- Temperaturövervakning: Se till att batteripaketet inte överhettas under drift eller laddning.
- Rengöring: Håll terminalerna rena och fria från korrosion.
Vanliga frågor (FAQ)
1. Hur länge håller mitt 48V 20Ah batteri?
Ett batteris livslängd beror på användning, laddningsvanor och underhåll. I allmänhet kan litiumbatterier hålla 500 till 1000 laddningscykler.
2. Är det säkert att göra mitt eget batteripaket?
Om det görs korrekt och säkert kan det vara säkert att tillverka ditt eget batteri. Använd alltid komponenter av hög kvalitet och följ säkerhetsriktlinjerna.
3. Vad händer om jag inte har erfarenhet av lödning?
Överväg att öva på att löda på skrot eller sök hjälp från någon erfaren. Korrekta anslutningar är avgörande för säkerhet och prestanda.
4. Kan jag använda blybatterier istället?
Även om du kan använda blybatterier, är de tyngre och har lägre effektivitet jämfört med litiumbatterier, vilket kan påverka din eBikes prestanda.
Slutsats
Att skapa ett 48V 20Ah batteripaket är ett givande projekt som avsevärt kan förbättra din eBike-upplevelse. Genom att förstå de grundläggande principerna, samla in rätt material och följa ett systematiskt tillvägagångssätt kan du bygga ett pålitligt och effektivt batteripaket skräddarsytt efter dina behov. Prioritera alltid säkerhet och underhåll för att säkerställa att ditt batteripaket tjänar dig väl under många år framöver. Lycka till med ridningen!

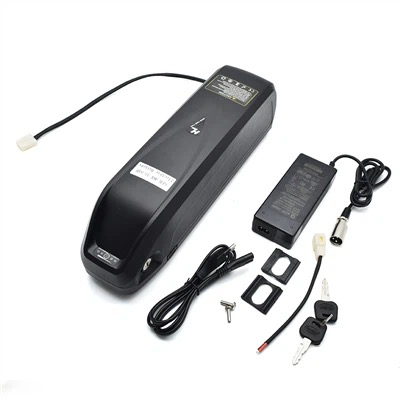

Få 48V 20Ah elcykelbatteripaket gratis prover direkt

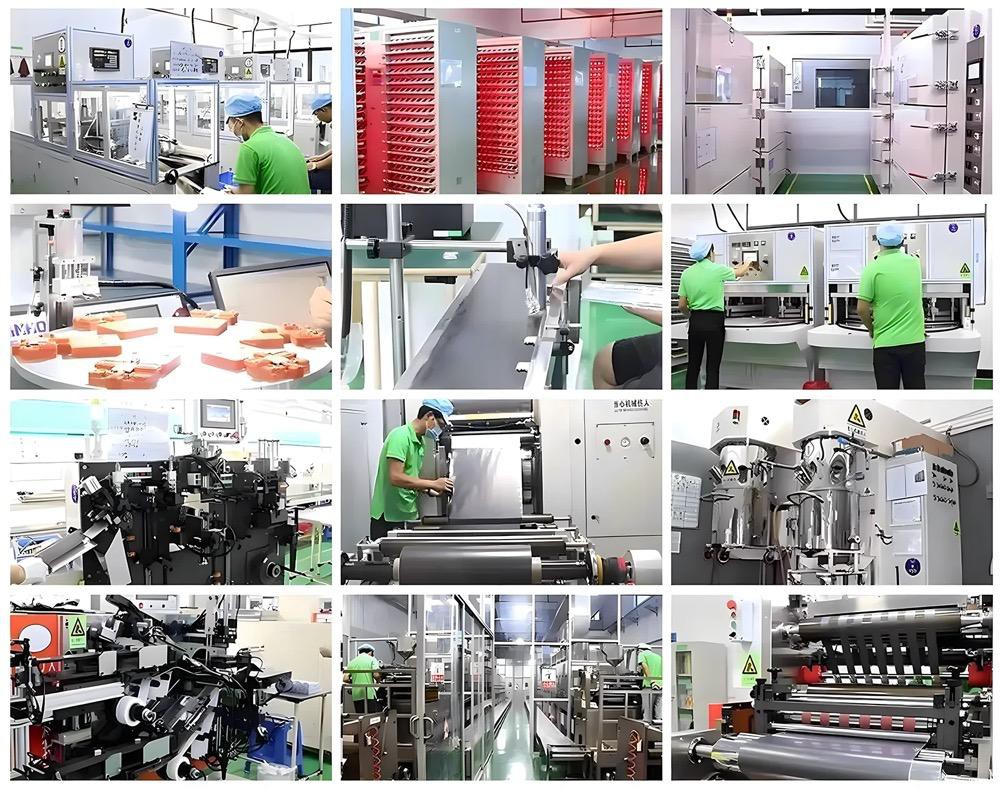

GEB, ett varumärke under General Electronics Technology Co., LTD, är en ledande tillverkare av elcykellitiumbatterier baserad i Shenzhen. Vår fabrik, som grundades 2009, sysselsätter över 180 personer och uppnår en årlig försäljning på över 30 miljoner USD. Vi är specialiserade på avancerade litiumbatterier, med fokus på litiumjärnfosfatteknik för att säkerställa säkerhet och prestanda. Vårt unika plasthölje förbättrar isolering och kemikaliebeständighet, vilket ger större säkerhet och förbättrad laddningskapacitet vid låga temperaturer. Med en meritlista av noll säkerhetsincidenter har GEB förtjänat ett starkt rykte bland inhemska och internationella kunder, vilket gör oss till det pålitliga valet för säkra litiumbatterier. Kontakta oss nu via e-post för att få gratisprover (sales@gebattery.co)
