Med utvecklingen av batteriteknologi och popularisering av batterikunskap har fler och fler människor lärt sig att göra batterier av sig själva. 48V-batterier har blivit ett vanligt val för medelstora och högpresterande elektriska cyklar på grund av deras balans mellan kraft, effektivitet och storlek. De vanliga batterierna som finns på marknaden kanske emellertid inte alltid uppfyller dina specifika behov när det gäller form, kapacitet eller budget. För dem med teknisk talang och en passion för praktiskt arbete kan DIY 48V-batterier vara en givande och kostnadseffektiv lösning.

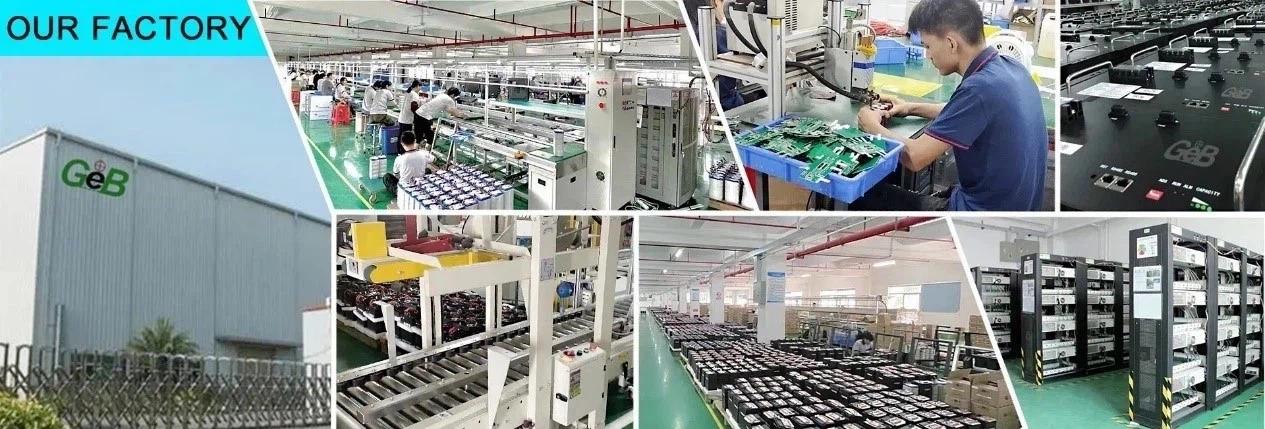

Som professionelltillverkare av e-cykelbatterier, vi förstår alla processer med batteriproduktion. För att fler människor ska förstå principen om batteriproduktion, kommer vi idag att införa i detalj hur man ska DIY ett 48V elektriskt cykelbatteri för alla i den här guiden.
Varför bygga ditt eget 48V e-cykelbatteri?
En DIY -metod möjliggör full anpassning av batteriets:
- Spänning och kapacitet, baserat på önskat ridområde och motoriska krav
- Fysiska dimensioner, vilket gör att förpackningen passar tätt in i din cykel ram eller påse
- Kostnadseffektivitet, eftersom inköpskomponenter individuellt kan minska den totala kostnaden
Det erbjuder också en inlärningsmöjlighet för dem som vill ha en djupare förståelse för hur e-cykel energisystem fungerar. Som sagt, montering av ett litiumjonbatteri innebär betydande elektrisk kunskap och säkerhetsmedvetenhet. Detta är inte ett projekt för nybörjare utan korrekt förberedelse.
Förstå 48V -batterikonfigurationen
Ett 48V-batteri består vanligtvis av 13 litiumjonceller i serie (13S), var och en med en nominell spänning på 3,7V, vilket resulterar i totalt 48,1V. För att öka kapaciteten (AH) skapas parallella grupper (p) för dessa 13- cellsträngar. Till exempel:
- Ett 13S3P -paket=48 V, ~ 8.7AH
- Ett 13S5p -paket=48 V, ~ 12,5AH
- Ett 13S8p -paket=48 V, ~ 20Ah
Varje ytterligare parallellcell ökar batteriets AMP-timme och nuvarande hanteringsförmåga. Att välja rätt konfiguration beror på dina ridbehov klättrande brant terräng, pendlar längre avstånd eller stödjer högre wattmotorer.
Verktyg och material du behöver
Innan du startar byggnaden, förbered följande väsentligheter:
Batterikomponenter:
- 18650 litiumjonceller (kvantitet beror på konfiguration)
- Rena nickelremsor (för lågresistensanslutningar)
- BMS (Battery Management System) betygsatt för 48V -system
- Högströmsledningar (12-16 AWG)
- Anslutningar (XT60, Anderson, etc.)
Verktyg:
- Spot Welder (föredragen för säkra cellanslutningar)
- Multimeter eller digital voltmeter
- Lödkolv och löd
- Kapton -band / elektrisk isolering
- Värme krympslang och varmluftspistol
- Säkerhetshandskar och ögonskydd
Steg-för-steg-monteringsinstruktioner
Steg 1: Planera din batterylayout
Designa en tydlig layout av ditt cellarrangemang på papper eller använda programvara. Oavsett om du använder en linjär eller förskjuten struktur är målet en kompakt och balanserad form som passar ditt installationsutrymme.
Steg 2: Kontrollera och förbered celler
Mät spänningen för varje cell för att säkerställa konsistens (helst allt inom 0. 05V av varandra). Celler med betydligt olika spänningar bör inte användas, eftersom det kan skapa obalans och öka risken för kortslutningar eller överhettning.
Steg 3: Bygg parallella grupper
Montera cellerna parallellt först. För att bygga ett 13S5p -paket skapar till exempel 5 parallella grupper med 13 celler vardera. Använd en platssvetsare för att fästa nickelremsor över positiva och negativa terminaler i varje grupp.
Steg 4: Anslut seriegrupper
Därefter länkar du dessa parallella grupper i serie-positiva för en grupp till negativa av nästa-oroande riktningen när du staplar dem. Använd värmebeständigt lim eller mekaniska jiggar för att hålla celler på plats under svetsning.
Steg 5: Installera BMS
Montera BMS på isolerande skum i ena änden av förpackningen. Följ ledningsdiagrammet med dina BMS för att korrekt ansluta balans leder till varje seriekorsning. Löd sedan de viktigaste laddnings-/urladdningstrådarna:
- B- till batteri negativt
- C- till laddare negativt
- P- till last (motor/styrenhet) negativ
Positiva leads delar vanligtvis samma terminal.
Steg 6: Försegla och skydda batteriet
Förpacka förpackningen i ett skikt av skumfästning, säkra den sedan med värmekrympslang för vibrationsbeständighet och måttligt fuktskydd. Se till att alla terminaler är isolerade och märker förpackningen med dess spänning och kapacitet för framtida referens.
Säkerhetsriktlinjer att följa
Blanda inte celler från olika partier eller märken.
- Aldrig lödning direkt till cellterminaler-användningssvetsning för att minimera värmeskadorna.
- Bär alltid ögonskydd, handskar och undvik att arbeta nära brandfarliga material.
- Kontrollera polaritet innan du gör några anslutningar för att förhindra omvänd spänningsolyckor.
- Testa ditt förpackning under låg belastning före full användning.
Laddnings- och underhållstips
- Använd en litiumkompatibel 54.6V-laddare med aktuell klassificering cirka 10–20% av batteriets kapacitet (t.ex. 2A-4A för 20AH).
- Undvik fullständiga utsläpp; Håll användningen mellan 20% –80% för optimal livslängd.
- Förvara batterier vid rumstemperatur, bort från direkt solljus eller frysförhållanden.
Slutsats
Att bygga ett 48V elektriskt cykelbatteri kan vara både kostnadseffektivt och givande för tekniskt lutande användare. Det låter dig skräddarsy ditt batteri efter dina exakta specifikationer samtidigt som du förstår de inre funktionerna i din cykel kraftsystem. Detta projekt kräver emellertid strikt efterlevnad av elektriska säkerhetsmetoder och en vilja att lära sig. Kontakta oss nu för att lära dig mer om elektriska cykelbatterier. (sales@gebattery.co )
