I applikationer med hög effekt som elmotorcyklar, e-cyklar, industriella verktyg och förnybara energisystem föredras ofta en 72V-batteriven för sin förmåga att leverera högre vridmoment, ökad effektivitet och minskade överföringsförluster. Att bygga ett 72V -system kräver inte bara rätt antal batterier utan också en exakt förståelse för hur batterikonfigurationer påverkar spänning, kapacitet och säkerhet.
Många användare antar att att uppnå 72V helt enkelt handlar om att stapla batterier. Utan korrekt kunskap om serier och parallella anslutningar-och effekterna av batterispecifikationer såsom nuvarande betyg, internt motstånd och kemi kan systemet underpresterar eller försämras för tidigt. Korrekt spänning och strömkonfiguration bestämmer direkt prestanda, livslängd och tillförlitlighet.
Batterikonfiguration Fundamentals: Series vs. Parallel
Att designa en72V batteripaket, man måste först förstå två grundläggande anslutningsmetoder: serier och parallella.
- Seriesanslutning: Anslutning av den positiva terminalen för ett batteri till den negativa terminalen för nästa. I en serie läggs spänningar upp, men förstärkarens (AH) -kapacitet förblir densamma. Detta är metoden som används för att öka den totala systemspänningen.
- Parallell anslutning: Ansluta alla positiva terminaler tillsammans och alla negativa terminaler tillsammans. I detta fall förblir spänningen konstant, men kapaciteten (AH) ökar. Denna metod används när längre körtid eller högre strömutgång krävs.
Eftersom målet är att nå 72V måste batterierna vara anslutna i serie.
Spänningsalternativ: Jämförelse av 6V och 12V batterikonfigurationer
Det finns i allmänhet två tillvägagångssätt för att montera ett 72V-system med hjälp av batterier utanför hyllan: med 6V eller 12V-enheter.
- Använda 6V -batterier:
Att uppnå 72V kräver 12 batterier i serie (6V × 12=72 V).
- Använda 12V -batterier:
Endast 6 batterier i serie krävs (12V × 6=72 V).
Praktisk jämförelse
12V batterier:
- Kräver färre enheter och färre anslutningar, vilket minskar komplexiteten och potentialen för ledningsfel.
- Erbjuder vanligtvis högre strömutladdningskapacitet, vilket gör dem mer lämpliga för högeffektbelastningar som motorer eller inverterare.
6V -batterier:
- Ofta billigare, särskilt i djupcykel bly-syraformat.
- Erbjud ett bredare utbud av alternativ när det gäller formfaktor och utbytesflexibilitet.
- Kan vara bättre lämpad för användare med tillgång till lågkostnads- eller överskottsutrymme.
Valet mellan 6V och 12V -batterier beror på rymdbegränsningar, systemströmkrav och underhållspreferenser. För de flesta DIY 72V -batteribyggnader är 12V -batterier emellertid vanligare på grund av deras enkelhet och bättre kompatibilitet med elektriska fordonssystem.
Kärnberäkning: Hur många 12V -batterier som ska nå 72V?
Formeln är enkel:
Antal batterier=Målspänning ÷ batterispänning
För 12V -batterier:
72V ÷ 12V=6 Batterier (i serie)
Varje batteri bidrar med 12 volt, och när det är anslutet i serie är den totala systemspänningen summan av alla enskilda spänningar. Den totala kapaciteten förblir emellertid densamma som för ett enda batteri i kedjan.
Till exempel, om varje 12V-batteri har en kapacitet på 20AH, kommer det kompletta 72V-paketet att vara 72V 20AH-inte 72V 120AH.
Denna distinktion är avgörande vid uppskattning av systemets runtime och aktuell leverans. Om högre kapacitet behövs kan ytterligare 72V -seriesträngar anslutas parallellt för att skala upp AH.
Steg-för-steg: Hur man ansluter 6x 12V-batterier i serie
För att säkert koppla sex 12V -batterier i serie för ett 72V -system, följ dessa steg:
1. Förberedelse:
- Se till att alla batterier har samma märke, modell, spänning och kapacitet.
- Helst bör de vara från samma tillverkningssats för att säkerställa balanserad prestanda och laddningsbeteende.
2. Kopplingssekvens:
- Anslut den negativa (-) terminalen för batteri 1 till den positiva (+) terminalen i batteriet 2
- Anslut de negativa (-) batteriet 2 till det positiva (+) i batteriet 3
- Fortsätt denna process tills batteri 6, vars negativa (-) terminal kommer att fungera som system negativ utgång
- Batteri 1: s positiva (+) kommer att vara systemet positivt utgång
3. Slutlig utgång:
Spänningen uppmätt mellan det första batteriets positiva och det sista batteriets negativa bör vara ungefär 72V (eller högre om den är fulladdad).
4. Dubbelkontroll:
- Kontrollera att alla anslutningar är snäva och korrosionsfria.
- Använd isolerade kablar med lämplig mätare för att hantera den förväntade strömbelastningen.
Viktiga överväganden när du bygger ett 72V -batterisystem
Även om att ansluta sex 12V-batterier i serie är tekniskt enkelt, finns det flera kritiska försiktighetsåtgärder för att säkerställa säkerhet, tillförlitlighet och långsiktig prestanda.
Använd identiska batterier
Alla sex batterier måste matcha i spänning, kapacitet (AH), kemi, varumärke och företrädesvis produktionssats. Variationer i internt motstånd eller hälsotillstånd kan leda till obalanserad laddning och urladdning, vilket kan leda till:
- Reducerad systemlivslängd
- För tidig nedbrytning av svagare celler
- Risk för termisk språng i litiumbaserade system
Säker hanteringsmetoder
Batterimontering innebär betydande risker om det inte utförs korrekt. Följ alltid följande säkerhetsprotokoll:
- Använd isolerade handskar och säkerhetsglasögon för att skydda mot elektrisk chock och syraexponering (särskilt för bly-syrabatterier)
- Undvik gnistor och öppen låga nära batterinställningen
- Använd rätt mätkablar och säkra kontakter för att hantera toppström säkert
- Se till att terminalerna är rena, snäva och korrosionsfria
Laddningskompatibilitet
En 72V-klassad laddare krävs för att ladda batterisystemet effektivt och säkert. Dessutom:
- Bly-syrabatterier kräver konstant ström/konstant spänning (CC/CV) -profiler och temperaturkompensation
- Litiumjon- eller LifePo₄-batterier kräver litiumspecifika laddningsalgoritmer med strikta spänningsavbrott och nuvarande begränsningar
BMS för litiumsystem
Om man använder litiumbatterier är det obligatoriskt att integrera ett batteriledningssystem (BMS). En kvalitet BMS säkerställer:
- Överladdning, överutgift och överströmsskydd
- Cellbalansering under laddningscykler
- Temperaturövervakning och felisolering
Att hoppa över BMS i litiuminställningar är inte bara riskabelt utan kan leda till irreversibla skador eller säkerhetsrisker.
Verkliga applikationer av 72V batterisystem
72V -konfigurationen används allmänt över flera branscher på grund av dess optimala balans mellan spänningsnivå och systemkomplexitet.
- Elektriska fordon (Ebike, Scooter, Motorcykel)
De flesta högpresterande e-cyklar och elektriska skoter använder 72V 20AH eller 72V 32AH-förpackningar, vilket ger tillräckligt med spänning till kraftmotorer mellan 2000W och 5000W. Denna installation säkerställer snabb acceleration, längre räckvidd och bättre effektivitet på lutningar.
- Golfvagnar
Vissa golfvagnar använder 4 × 12V -batterier och kompenserar med boostomvandlare för att nå 72V, men detta introducerar ytterligare komplexitet och kraftförlust. En 6 × 12V Direct Series -anslutning är i allmänhet säkrare, enklare och mer robust.
- Industriutrustning och förnybar lagring
I inställningar med hög efterfrågan som solsystem utanför nätet, lagerrobotik och säkerhetskopiering av säkerhetskopiering, minimerar 72V-inställningar strömflödet (jämfört med 48V eller lägre system), vilket minskar kabelstorleken och resistiva förluster-särskilt kritiska för långvariga utsläpp eller fjärrinstallationer.
Tekniska parametrar och energiberäkningar
Spänningsområde
Även om nominell spänning är 72V, sträcker sig verklig operation ett intervall:
- Fullt laddat system: 13.5V × 6=81 V
- Urladdningsavbrott (lågspänningsskydd): 10.5V × 6=63 V
Detta dynamiska intervall måste redovisas när man väljer motorstyrenheter, inverterare och laddningsskyddssystem.
Energikapacitet
Totalt energiinnehåll beräknas som:
Energi (wh)=spänning (v) × kapacitet (ah)
Exempel:
6 × 12V 100AH -batterier i serie → 72V 100Ah=7200 wh (7.2kwh)
Detta är den användbara energin (med förbehåll för systemeffektivitet) som kan driva en 1000W -enhet under cirka 7,2 timmar under idealiska förhållanden.
Slutsats
För att bygga ett 72V -batterisystem med 12V -enheter behöver du sex batterier anslutna i serie. Denna konfiguration är enkel men kräver teknisk disciplin för att säkerställa batteriets enhetlighet, korrekta ledningar och säkerhetsprotokoll.
Utöver att nå 72V måste användare också överväga:
- Obligatorisk kapacitet (AH) för önskad runtime
- Ladda ström, för att välja lämpliga utloppsbedömda batterier
- Batterikemi, balanseringskostnad, prestanda och livscykel
- Systemsäkerhet, särskilt med litiumceller
I högspänningssystem kan en mindre övervakning av design eller installation påverka prestanda eller säkerhet avsevärt. Oavsett om det är för elektrisk transport eller stationär lagring, är tankeväckande planering och högkvalitativa komponenter inte förhandlingsbara.
Om författaren

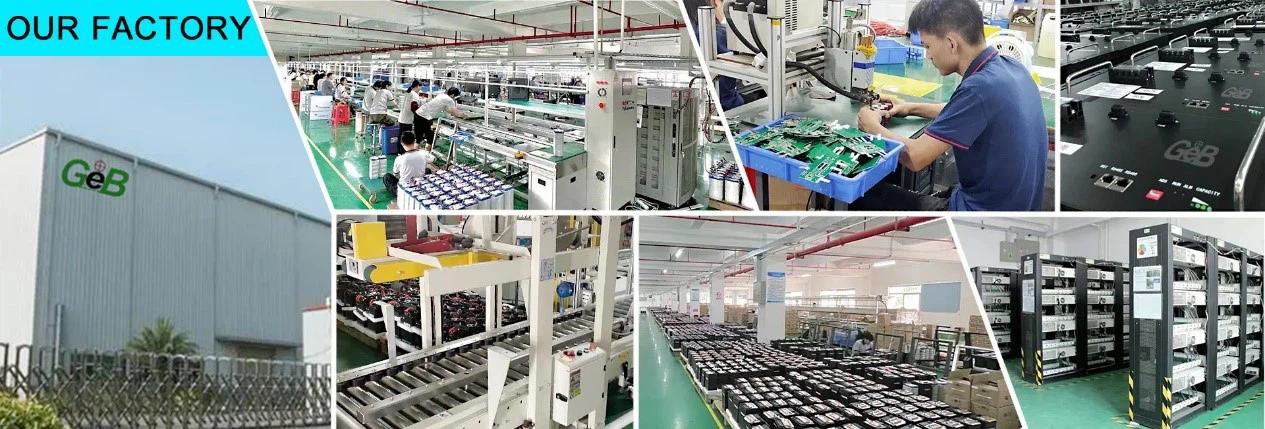

Geb är ett märke av General Electronics Technology Co., Ltd. Geb är en ledandetillverkare av Ebike litiumbatterieri Kina, med fokus på litiumbatterier för elektriska cyklar och tillhandahåller avancerade 72V elektriska cykelbatterilösningar. GEB grundades 2009 och har sitt huvudkontor i Shenzhen och har vuxit till ett pålitligt varumärke i branschen med mer än 180 anställda och en årlig försäljning på mer än 30 miljoner dollar.
