Inom det växande området för elfordon har efterfrågan på högpresterande elcykelbatterier (E-cykel) ökat på grund av behovet av längre räckvidd, bättre säkerhet och större effektivitet. Litiumjonbatteriet (Li-ion) är en av de mest kritiska komponenterna i alla elcyklar. Som topptillverkare avelcykelbatterier i Kina, fördjupar den här artikeln i den grundläggande tillverkningsprocessen och designöverväganden för att bygga pålitliga, högpresterande litiumjonbatterier för elcyklar.
Förstå grunderna för elcykel litiumjonbatterier
Litiumjonbatterier är kraftpaketen bakom elcyklar, som erbjuder hög energitäthet, lång livslängd och relativt låg vikt jämfört med traditionella blybatterier. Dessa paket består vanligtvis av flera litiumceller arrangerade i serie eller parallellt, vilket ger den nödvändiga spänningen och kapaciteten för att cykelns motor ska fungera effektivt.
Utformningen av batteripaketet måste säkerställa kompatibilitet med elcykelns kraftsystem, maximera vridmoment, acceleration och räckvidd. Litiumjärnfosfat (LiFePO4) och litiumnickelmangankoboltoxid (NMC) är de vanligaste kemikalierna som används i elcykelbatterier, som var och en erbjuder specifika fördelar när det gäller stabilitet, livslängd och energitäthet.

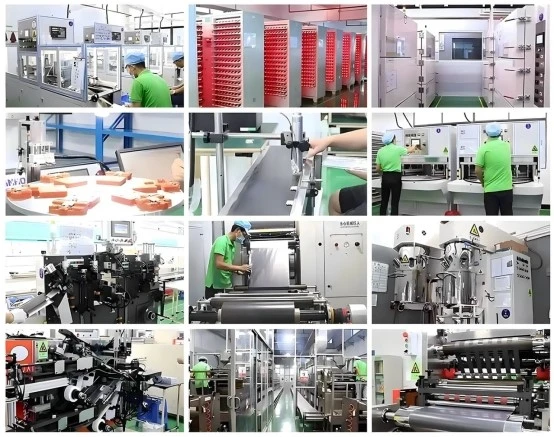

Tillverkningsprocessen för elcykel litiumjonbatterier
Processen att tillverka ett litiumjonbatteri för elcyklar är intrikat och involverar flera viktiga steg för att säkerställa både prestanda och säkerhet.
Steg 1: Val av råmaterial och cellförberedelse
Tillverkningsprocessen börjar med noggrant urval av battericeller. E-cykel litiumjonbatterier använder vanligtvis cylindriska celler (som 18650 eller 21700), prismatiska celler eller påsceller, var och en vald baserat på den önskade applikationen. Tillverkare köper celler från välrenommerade leverantörer för att säkerställa kvalitet och konsekvens. Cellerna sorteras sedan utifrån nyckelegenskaper, såsom spänning och intern resistans, för att säkerställa enhetlighet och långvarig prestanda.
Steg 2: Battericellsmontering

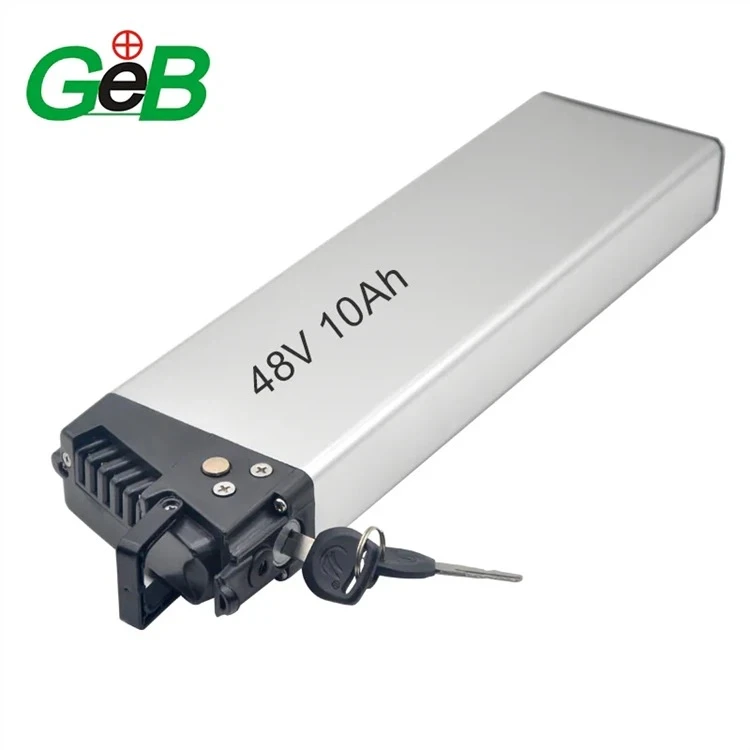

När cellerna är förberedda börjar monteringsprocessen. Detta inkluderar att ansluta cellerna i serie eller parallellt, beroende på den erforderliga spänningen och kapaciteten för elcykelsystemet. Till exempel kan ett typiskt 48V elcykelbatteri använda 13-14 celler i serie (3,7V vardera), medan större batteripaket för högpresterande elcyklar kan kräva ytterligare celler.
Cellerna är placerade i ett skyddande hölje, ofta tillverkat av slitstark ABS-plast, som ger slagtålighet och korrosionsskydd. Detta hölje är utformat för att skydda batteriet från yttre förhållanden som vatten, damm och extrema temperaturer.
Steg 3: Integrering av Battery Management System (BMS)
En avgörande komponent i batteripaketet är Battery Management System (BMS). BMS övervakar tillståndet hos batteripaketet genom att reglera laddnings- och urladdningscyklerna, skydda cellerna från överladdning, överladdning och kortslutning. BMS säkerställer också batteriets övergripande säkerhet genom att upprätthålla termisk reglering och spänningsbalans över cellerna.
I avancerade elcykelsystem är avancerade smarta BMS-lösningar med CANBUS- eller UART-kommunikationsprotokoll integrerade för att övervaka prestandan i realtid och möjliggöra diagnostik och optimering under användning.
Steg 4: Isolering och säkerhetsfunktioner
Batteripaketet måste vara ordentligt isolerat för att förhindra kortslutning och garantera säkerhet under drift. Värmeisoleringsmaterial läggs till för att skydda mot värmeutveckling, medan högkvalitativa kablar och kontakter används för att säkerställa en säker anslutning mellan celler och motor.
Förpackningens design inkluderar även interna säkerhetsfunktioner, såsom säkringar och övertrycksventiler, för att skydda mot risker som termisk rusning eller yttre fysisk skada.
Designöverväganden för elcykelbatteripaket
När du designar ett litiumjonbatteri för elcyklar måste flera nyckelfaktorer beaktas:
Spännings- och kapacitetskrav: Det första steget i designprocessen är att förstå spännings- och kapacitetskraven för den specifika E-cykelmodellen. Till exempel ger ett 48V-batteri vanligtvis den nödvändiga kraften för elcyklar med högre prestanda. Kapaciteten, mätt i amperetimmar (Ah), avgör hur långt elcykeln kan färdas på en enda laddning, vilket är en avgörande faktor för både pendlare och fritidscyklister.
Batteriformfaktor: Batteripaket för elcykel kommer i olika formfaktorer, såsom cylindriska, prismatiska eller påsceller. Varje formfaktor har unika fördelar. Cylindriska celler är hållbara och kostnadseffektiva, medan prismatiska celler är mer utrymmeseffektiva och påsceller är lätta och flexibla, idealiska för kompakta eller anpassade konstruktioner. Formfaktorn påverkar direkt den övergripande designen av batteripaketet, inklusive dess storlek, form och prestanda.
Temperaturhantering: Litiumjonbatterier är känsliga för temperaturfluktuationer och extrem värme eller kyla kan avsevärt påverka deras prestanda och livslängd. Batteripaketets design måste inkludera effektiva värmehanteringslösningar för att upprätthålla en optimal driftstemperatur, särskilt i regioner där extrema väderförhållanden råder. Kylplattor eller termiska dynor är ofta inbyggda för att hantera värmeavledning.
Hållbarhet och skydd: Batteripaketets yttre hölje måste vara hållbart och motståndskraftigt mot stötar, vibrationer och miljöfaktorer som vatten och damm. Många tillverkare väljer ABS-plast för dess balans mellan hållbarhet, kostnad och enkel tillverkning. Dessutom är skyddskretsar och säkringar integrerade för att förhindra överström, överladdning och kortslutning, vilket förbättrar den övergripande säkerheten för elcykelbatteriet.
Kvalitetskontroll och testning
Att säkerställa kvaliteten och säkerheten hos litiumjonbatterier för elcyklar är avgörande. Rigorösa kvalitetskontrollåtgärder implementeras i varje steg av tillverkningsprocessen. Dessa inkluderar att testa de enskilda cellerna för spänning och resistans, säkerställa enhetlighet i monteringen och verifiera att Battery Management System (BMS) fungerar korrekt.
Slutlig testning innebär att utvärdera paketets prestanda under olika förhållanden, inklusive laddnings- och urladdningscykler, termiska tester och kapacitetstestning. Målet är att säkerställa att batteripaketet uppfyller de högsta standarderna för prestanda, tillförlitlighet och säkerhet.
Trender inom tillverkning av elcykelbatterier
Elcykelbatteriindustrin fortsätter att förnya sig, med framsteg som syftar till att förbättra energitätheten, minska vikten och förbättra säkerheten. Tillverkare utforskar nya batterikemier, som litiumjärnfosfat (LiFePO4), som erbjuder överlägsen termisk stabilitet och längre livslängd. Dessutom antar tillverkare hållbara metoder, inklusive batteriåtervinning och energieffektiva produktionstekniker, för att minska sin miljöpåverkan.
En annan nyckeltrend är utvecklingen av snabbladdningsteknologier, som avsevärt minskar tiden det tar att ladda ett elcykelbatteri. När efterfrågan på elcyklar växer kommer dessa innovationer att spela en avgörande roll för att förbättra den övergripande upplevelsen av elcykel.
Slutsats
Litiumjonbatteriet är en kritisk komponent i alla elcyklar, och dess design och tillverkningsprocess är avgörande för att leverera en högpresterande, pålitlig och säker produkt. Genom att förstå de viktigaste stegen som är involverade i produktionen av elcykelbatterier – allt från cellsortering och montering till integrering av avancerade batterihanteringssystem – kan tillverkare producera batterier som driver nästa generations elcyklar. Med pågående framsteg inom batteriteknik ser framtiden för elcyklar ljusare ut än någonsin.
